เฮ้! ฉันเป็นซัพพลายเออร์ของหน้าแปลนหลวม DIN ของโลหะผสมเหล็ก และวันนี้ ฉันต้องการพูดคุยเกี่ยวกับวิธีคำนวณค่าแรงบิดของโบลต์ที่ใช้กับหน้าแปลนเหล่านี้ ถือเป็นส่วนสำคัญที่สามารถส่งผลต่อประสิทธิภาพและความปลอดภัยของระบบท่อของคุณได้อย่างแท้จริง
การทำความเข้าใจพื้นฐาน
ก่อนที่เราจะเจาะลึกถึงสาระสำคัญของการคำนวณแรงบิด เรามาทำความเข้าใจกันก่อนว่าหน้าแปลนหลวม DIN ของโลหะผสมเหล็กคืออะไร หน้าแปลนเหล่านี้ทำจากเหล็กโลหะผสมซึ่งขึ้นชื่อในด้านความแข็งแรงและความทนทานสูง มาตรฐาน DIN ช่วยให้มั่นใจว่าเป็นไปตามข้อกำหนดด้านคุณภาพและขนาดที่เฉพาะเจาะจง ส่วนที่หลวมหมายความว่าสามารถหมุนรอบท่อได้อย่างอิสระ ซึ่งมีประโยชน์ในการใช้งานบางประเภทที่จำเป็นต้องปรับการวางแนว
ตอนนี้ โบลต์คือสิ่งที่ยึดหน้าแปลนไว้ด้วยกันและปิดผนึกทั้งระบบ แต่ถ้าคุณใช้แรงบิดไม่ถูกต้อง ข้อต่ออาจรั่วหรือเสียหายได้
ปัจจัยที่ส่งผลต่อค่าแรงบิด
มีหลายปัจจัยที่คุณต้องพิจารณาเมื่อคำนวณค่าแรงบิดสำหรับสลักเกลียวหน้าแปลนหลวม DIN ของโลหะผสมเหล็ก
ขนาดสลักเกลียว
ขนาดของสลักเกลียวเป็นปัจจัยสำคัญ โดยทั่วไปแล้วโบลต์ขนาดใหญ่จะต้องมีแรงบิดมากขึ้นเพื่อให้ได้แรงจับยึดที่เหมาะสม ตัวอย่างเช่น สลักเกลียวขนาดเส้นผ่านศูนย์กลาง 1 นิ้ว จะต้องมีแรงบิดสูงกว่าสลักเกลียวขนาดเส้นผ่านศูนย์กลาง 1/2 นิ้วอย่างมาก โดยปกติคุณสามารถดูค่าแรงบิดที่แนะนำสำหรับสลักเกลียวขนาดต่างๆ ได้ในหนังสือคู่มือทางวิศวกรรมหรือจากผู้ผลิตสลักเกลียว
วัสดุโบลท์
วัสดุของสลักเกลียวก็มีบทบาทเช่นกัน สลักเกลียวโลหะผสมเหล็กมีคุณสมบัติแตกต่างกันเมื่อเทียบกับสลักเกลียวสแตนเลสหรือเหล็กกล้าคาร์บอน โลหะผสมเหล็กมีความแข็งแรง แต่ก็มีความแข็งแรงของผลผลิตจำเพาะและโมดูลัสความยืดหยุ่นด้วย คุณสมบัติเหล่านี้จะกำหนดว่าสามารถขันให้แน่นได้มากน้อยเพียงใดก่อนที่จะเริ่มเปลี่ยนรูปหรือแตกหัก
ค่าสัมประสิทธิ์แรงเสียดทาน
แรงเสียดทานมีอยู่ทุกหนทุกแห่ง และส่งผลต่อความสัมพันธ์ระหว่างแรงบิดและแรงจับยึด แรงเสียดทานระหว่างเกลียวโบลต์กับน็อต ตลอดจนระหว่างหัวโบลต์กับพื้นผิวหน้าแปลน อาจแตกต่างกันไป ขึ้นอยู่กับปัจจัยต่างๆ เช่น ผิวสำเร็จ การหล่อลื่น และการมีอยู่ของสารเคลือบ ค่าสัมประสิทธิ์การเสียดสีที่สูงขึ้นหมายความว่าคุณจะต้องใช้แรงบิดมากขึ้นเพื่อให้ได้แรงจับยึดเท่าเดิม
วิธีการคำนวณค่าแรงบิด
วิธีทั่วไปในการคำนวณค่าแรงบิดคือการใช้สูตร:
[T = K \คูณ D \คูณ F]
ที่ไหน:
- (T) คือค่าแรงบิดในหน่วยนิวตัน - เมตร (N·m) หรือฟุต - ปอนด์ (ฟุต - ปอนด์)
- (K) คือค่าสัมประสิทธิ์การเสียดสี (โดยปกติจะอยู่ระหว่าง 0.15 ถึง 0.25 สำหรับสลักเกลียวที่ไม่มีการหล่อลื่น และอาจต่ำถึง 0.08 สำหรับสลักเกลียวที่หล่อลื่น)
- (D) คือเส้นผ่านศูนย์กลางระบุของสลักเกลียวในหน่วยมิลลิเมตร (มม.) หรือนิ้ว (นิ้ว)
- (F) คือแรงจับยึดในหน่วยนิวตัน (N) หรือปอนด์ (ปอนด์)
มาทำลายมันกันต่อไป
การหาแรงจับยึด ((F))
แรงจับยึดคือแรงที่ยึดหน้าแปลนไว้ด้วยกัน ขึ้นอยู่กับแรงดันภายในท่อ เส้นผ่านศูนย์กลางของหน้าแปลน และจำนวนสลักเกลียว คุณสามารถคำนวณแรงจับยึดที่ต้องการได้โดยใช้ขั้นตอนต่อไปนี้:
- ขั้นแรก ให้ค้นหาแรงทั้งหมดที่กระทำโดยความดันภายในบนหน้าแปลน สามารถคำนวณได้โดยใช้สูตร (F_p=P\times A) โดยที่ (P) คือความดันภายในท่อ และ (A) คือพื้นที่ของหน้าหน้าแปลนที่อยู่ภายใต้แรงกด
- จากนั้นคุณจะต้องกระจายแรงนี้ไปยังสลักเกลียว จำนวนสลักเกลียวและการจัดเรียง (เช่น รูปแบบวงกลม) จะกำหนดวิธีแบ่งแรง โดยทั่วไปคุณจะต้องแน่ใจว่าสลักเกลียวแต่ละตัวมีส่วนแบ่งแรงจับยึดเท่ากัน
การเลือกค่าสัมประสิทธิ์แรงเสียดทาน ((K))
ตามที่กล่าวไว้ข้างต้น ค่าสัมประสิทธิ์การเสียดสีขึ้นอยู่กับว่าโบลต์ได้รับการหล่อลื่นหรือไม่ หากคุณใช้สารหล่อลื่น มันจะลดแรงเสียดทานและทำให้ค่า (K) ลดลง อย่าลืมตรวจสอบคำแนะนำของผู้ผลิตเกี่ยวกับน้ำมันหล่อลื่นเฉพาะที่คุณใช้อยู่
การใช้สูตร
เมื่อคุณกำหนดค่าของ (K), (D) และ (F) แล้ว คุณสามารถแทนค่าเหล่านี้ลงในสูตร (T = K \คูณ D \คูณ F) เพื่อคำนวณแรงบิดที่ต้องการ
เคล็ดลับการปฏิบัติ
- ใช้ประแจวัดแรงบิด: ประแจทอร์คเป็นเครื่องมือสำคัญในการใช้แรงบิดที่ถูกต้อง ช่วยให้คุณสามารถวัดและควบคุมปริมาณแรงที่คุณใช้กับสลักเกลียวได้ ตรวจสอบให้แน่ใจว่าได้ปรับเทียบประแจทอร์คของคุณเป็นประจำเพื่อให้แน่ใจว่าอ่านค่าได้แม่นยำ
- ปฏิบัติตามลำดับ: เมื่อขันโบลต์ให้แน่น สิ่งสำคัญคือต้องปฏิบัติตามลำดับการขันเฉพาะ ซึ่งจะช่วยกระจายแรงจับยึดทั่วทั้งหน้าแปลนอย่างสม่ำเสมอ ลำดับทั่วไปคือการเริ่มต้นด้วยสลักเกลียวตัวหนึ่งแล้วขันสลักเกลียวที่อยู่ตรงข้ามให้แน่น จากนั้นดำเนินการต่อในรูปแบบกากบาท
สินค้าที่เกี่ยวข้อง

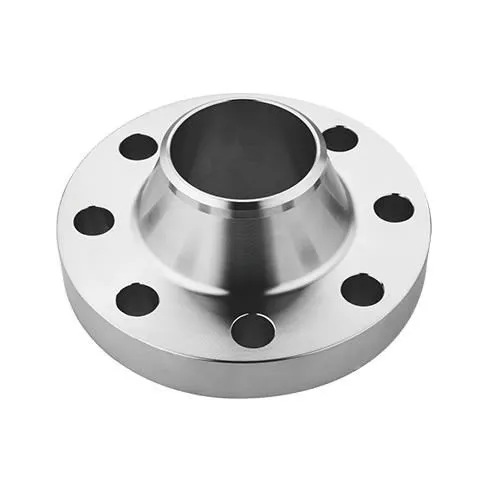

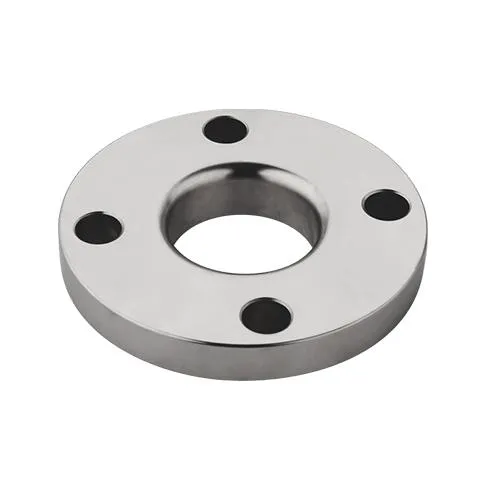

หากคุณสนใจหน้าแปลนประเภทอื่นๆ เราก็มีจำหน่ายหน้าแปลนสแตนเลส 316- สิ่งเหล่านี้เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการความต้านทานการกัดกร่อน เราก็มีเช่นกันหน้าแปลนร่วมตักเหล็กโลหะผสมและหน้าแปลนเชื่อมแบบแบน JIS ของโลหะผสมเหล็ก-
มาเชื่อมต่อกันเถอะ
หากคุณสนใจหน้าแปลนหลวม DIN ของโลหะผสมเหล็ก หรือมีคำถามเกี่ยวกับการคำนวณแรงบิด อย่าลังเลที่จะติดต่อเรา เราพร้อมช่วยคุณตัดสินใจเลือกสิ่งที่ถูกต้องสำหรับโครงการของคุณ ดังนั้น ไม่ว่าคุณจะเป็นผู้ชื่นชอบงาน DIY ขนาดเล็กหรือผู้ใช้ในอุตสาหกรรมขนาดใหญ่ เราก็พร้อมรองรับคุณ
อ้างอิง
- คู่มือเครื่องจักร
- ASME B16.5 - หน้าแปลนท่อและอุปกรณ์หน้าแปลน
