หน้าแปลนเกลียวเหล็กอัลลอยด์เป็นส่วนประกอบสำคัญในระบบท่อ ซึ่งขึ้นชื่อในด้านความแข็งแกร่ง ความทนทาน และความต้านทานต่อการกัดกร่อน ในฐานะซัพพลายเออร์ของหน้าแปลนเกลียวเหล็กอัลลอยด์ ฉันพบคำถามมากมายเกี่ยวกับความเข้ากันได้กับส่วนประกอบท่ออื่นๆ ในบล็อกโพสต์นี้ ผมจะเจาะลึกปัญหาความเข้ากันได้ต่างๆ ที่อาจเกิดขึ้นเมื่อใช้หน้าแปลนเกลียวเหล็กโลหะผสมร่วมกับองค์ประกอบท่ออื่นๆ
ความเข้ากันได้ของวัสดุ
ข้อกังวลหลักประการหนึ่งเมื่อใช้หน้าแปลนเกลียวเหล็กอัลลอยด์คือความเข้ากันได้กับวัสดุของส่วนประกอบท่ออื่น ๆ วัสดุที่แตกต่างกันมีองค์ประกอบทางเคมีและคุณสมบัติทางกายภาพที่แตกต่างกัน ซึ่งอาจนำไปสู่การกัดกร่อนของกัลวานิก การกัดกร่อนจากความเค้นแตก หรือการย่อยสลายในรูปแบบอื่นๆ เมื่อสัมผัสกัน
การกัดกร่อนแบบกัลวานิกเกิดขึ้นเมื่อโลหะสองชนิดที่แตกต่างกันสัมผัสกันทางไฟฟ้าโดยมีอิเล็กโทรไลต์อยู่ เช่น น้ำหรือของเหลวที่มีฤทธิ์กัดกร่อน ในระบบท่อ สิ่งนี้สามารถเกิดขึ้นได้เมื่อหน้าแปลนเกลียวเหล็กโลหะผสมเชื่อมต่อกับส่วนประกอบที่ทำจากโลหะที่แตกต่างกัน เช่น เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม หรือทองแดง โลหะมีตระกูลมากกว่า (เช่น เหล็กกล้าไร้สนิม) ทำหน้าที่เป็นแคโทด ในขณะที่โลหะมีตระกูลน้อยกว่า (เช่น เหล็กกล้าคาร์บอน) ทำหน้าที่เป็นขั้วบวก ขั้วบวกกัดกร่อนในอัตราเร่ง ส่งผลให้ส่วนประกอบไปป์ไลน์เสียหายก่อนเวลาอันควร
เพื่อป้องกันการกัดกร่อนของกัลวานิก จำเป็นอย่างยิ่งที่จะต้องแน่ใจว่าวัสดุของหน้าแปลนเกลียวเหล็กโลหะผสมและส่วนประกอบท่ออื่น ๆ เข้ากันได้ ซึ่งสามารถทำได้โดยการเลือกวัสดุที่มีศักยภาพทางเคมีไฟฟ้าใกล้เคียงกัน หรือใช้ปะเก็นหรือสารเคลือบที่เป็นฉนวนเพื่อแยกโลหะที่ไม่เหมือนกันออกจากกัน ตัวอย่างเช่น เมื่อเชื่อมต่อหน้าแปลนเกลียวเหล็กโลหะผสมกับท่อเหล็กคาร์บอน สามารถใช้ปะเก็นที่ไม่ใช่โลหะเพื่อป้องกันการสัมผัสโดยตรงระหว่างโลหะทั้งสอง
การแตกร้าวจากการกัดกร่อนจากความเค้น (SCC) เป็นอีกรูปแบบหนึ่งของการย่อยสลายที่อาจเกิดขึ้นได้เมื่อวัสดุสัมผัสกับความเครียดจากแรงดึงและสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนร่วมกัน หน้าแปลนเกลียวที่ทำจากโลหะผสมเหล็กจะไวต่อ SCC เป็นพิเศษเมื่อมีสารเคมีบางชนิด เช่น คลอไรด์ ไฮโดรเจนซัลไฟด์ หรือสารละลายที่มีฤทธิ์กัดกร่อน เพื่อป้องกัน SCC สิ่งสำคัญคือต้องเลือกเกรดเหล็กโลหะผสมที่ทนทานต่อสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนเฉพาะ และเพื่อให้แน่ใจว่าหน้าแปลนได้รับการติดตั้งและบำรุงรักษาอย่างเหมาะสมเพื่อลดความเข้มข้นของความเค้นให้เหลือน้อยที่สุด
ขนาดและความเข้ากันได้ของมิติข้อมูล
นอกจากความเข้ากันได้ของวัสดุแล้ว ความเข้ากันได้ของขนาดและมิติยังเป็นสิ่งสำคัญเมื่อใช้หน้าแปลนเกลียวเหล็กโลหะผสมกับส่วนประกอบท่ออื่นๆ หน้าแปลนจะต้องมีขนาดท่อที่ระบุ (NPS) พิกัดหน้าแปลน และรูปแบบรูโบลต์ที่ถูกต้องเพื่อให้แน่ใจว่ามีขนาดพอดีและปิดผนึกอย่างเหมาะสม
ขนาดท่อที่ระบุ (NPS) หมายถึงเส้นผ่านศูนย์กลางภายในโดยประมาณของท่อ และใช้เพื่อระบุขนาดของหน้าแปลน สิ่งสำคัญคือต้องเลือกหน้าแปลนที่มี NPS เดียวกันกับท่อเพื่อให้แน่ใจว่ามีขนาดพอดี การใช้หน้าแปลนที่มี NPS ที่แตกต่างกันอาจส่งผลให้รูโบลต์ไม่ตรงแนวและการซีลไม่ดี ซึ่งอาจนำไปสู่การรั่วไหลและปัญหาอื่นๆ ได้
ระดับหน้าแปลนระบุถึงแรงดันและอุณหภูมิสูงสุดที่หน้าแปลนสามารถทนได้ สิ่งสำคัญคือต้องเลือกหน้าแปลนที่มีพิกัดเท่ากับหรือมากกว่าแรงดันใช้งานและอุณหภูมิของระบบท่อ การใช้หน้าแปลนที่มีพิกัดต่ำกว่าอาจส่งผลให้หน้าแปลนเสียหายและอาจเกิดอันตรายด้านความปลอดภัยได้
รูปแบบรูโบลต์หมายถึงจำนวนและการจัดเรียงรูโบลต์บนหน้าแปลน สิ่งสำคัญคือต้องเลือกหน้าแปลนที่มีรูปแบบรูโบลต์เหมือนกันเป็นส่วนประกอบเชื่อมต่อเพื่อให้แน่ใจว่ามีความพอดี การใช้หน้าแปลนที่มีรูปแบบรูโบลต์ที่แตกต่างกันอาจส่งผลให้การจัดแนวโบลต์ไม่ตรงและการซีลไม่ดี ซึ่งอาจนำไปสู่การรั่วไหลและปัญหาอื่นๆ ได้
ความเข้ากันได้ของความดันและอุณหภูมิ
หน้าแปลนเกลียวเหล็กโลหะผสมได้รับการออกแบบให้ทนทานต่อสภาวะความดันและอุณหภูมิเฉพาะ สิ่งสำคัญคือต้องแน่ใจว่าหน้าแปลนเข้ากันได้กับแรงดันใช้งานและอุณหภูมิของระบบท่อ เพื่อป้องกันความล้มเหลวของหน้าแปลนและอันตรายด้านความปลอดภัยที่อาจเกิดขึ้น
ระดับแรงดันของหน้าแปลนบ่งบอกถึงแรงดันสูงสุดที่หน้าแปลนสามารถทนได้ที่อุณหภูมิที่กำหนด สิ่งสำคัญคือต้องเลือกหน้าแปลนที่มีระดับแรงดันเท่ากับหรือมากกว่าแรงดันใช้งานของระบบท่อ การใช้หน้าแปลนที่มีระดับแรงดันต่ำกว่าอาจส่งผลให้หน้าแปลนเสียหายและอาจเกิดอันตรายด้านความปลอดภัยได้
ระดับอุณหภูมิของหน้าแปลนบ่งบอกถึงอุณหภูมิสูงสุดที่หน้าแปลนสามารถทนได้ที่ความดันที่กำหนด สิ่งสำคัญคือต้องเลือกหน้าแปลนที่มีระดับอุณหภูมิเท่ากับหรือมากกว่าอุณหภูมิการทำงานของระบบท่อ การใช้หน้าแปลนที่มีระดับอุณหภูมิต่ำกว่าอาจส่งผลให้เกิดการเสียรูปของหน้าแปลน การรั่วไหล หรือปัญหาอื่นๆ
ความเข้ากันได้ของการปิดผนึก
การปิดผนึกที่เหมาะสมถือเป็นสิ่งสำคัญเพื่อป้องกันการรั่วไหลและรับประกันความสมบูรณ์ของระบบท่อ โดยทั่วไปแล้วหน้าแปลนเกลียวเหล็กโลหะผสมจะถูกปิดผนึกโดยใช้ปะเก็นซึ่งทำจากวัสดุหลายชนิด เช่น ยาง กราไฟท์ หรือโลหะ สิ่งสำคัญคือต้องเลือกปะเก็นที่เข้ากันได้กับวัสดุของหน้าแปลนและของเหลวในท่อเพื่อให้แน่ใจว่ามีการซีลที่เหมาะสม
วัสดุปะเก็นต้องทนทานต่อคุณสมบัติทางเคมีและกายภาพของของไหลในท่อ เช่น อุณหภูมิ ความดัน และการกัดกร่อน ตัวอย่างเช่น ปะเก็นยางอาจไม่เหมาะสำหรับการใช้กับของเหลวที่มีอุณหภูมิสูงหรือมีฤทธิ์กัดกร่อน ในขณะที่ปะเก็นกราไฟท์อาจมีความเหมาะสมมากกว่า
นอกจากวัสดุปะเก็นแล้ว ความหนาและแรงอัดของปะเก็นยังมีบทบาทสำคัญในการรับรองการซีลที่เหมาะสมอีกด้วย ปะเก็นจะต้องได้รับการบีบอัดให้มีความหนาที่ถูกต้องเพื่อสร้างการปิดผนึกที่แน่นหนาระหว่างหน้าแปลน การบีบอัดปะเก็นมากเกินไปหรือน้อยเกินไปอาจส่งผลให้ซีลไม่ดีและอาจเกิดการรั่วไหลได้
ความเข้ากันได้กับส่วนประกอบไปป์ไลน์อื่น ๆ
หน้าแปลนเกลียวเหล็กโลหะผสมมักใช้ร่วมกับส่วนประกอบท่ออื่นๆ เช่น วาล์ว ข้อต่อ และท่อ สิ่งสำคัญคือต้องแน่ใจว่าหน้าแปลนเข้ากันได้กับส่วนประกอบเหล่านี้เพื่อให้แน่ใจว่ามีขนาดพอดีและปิดผนึกอย่างเหมาะสม
เมื่อเชื่อมต่อหน้าแปลนเกลียวเหล็กอัลลอยด์เข้ากับวาล์วหรือข้อต่อ สิ่งสำคัญคือต้องแน่ใจว่าหน้าแปลนและส่วนประกอบมี NPS พิกัดหน้าแปลน และรูปแบบรูโบลต์เหมือนกัน สิ่งนี้จะช่วยให้มั่นใจได้พอดีและปิดผนึกระหว่างส่วนประกอบทั้งสองอย่างเหมาะสม
เมื่อเชื่อมต่อหน้าแปลนเกลียวเหล็กอัลลอยด์เข้ากับท่อ สิ่งสำคัญคือต้องแน่ใจว่าได้เตรียมท่อและร้อยเกลียวอย่างเหมาะสมเพื่อให้ตรงกับหน้าแปลน ต้องตัดท่อให้ได้ความยาวที่ถูกต้องและเกลียวต้องสะอาดไม่มีเศษซาก การใช้ท่อที่มีเกลียวไม่ถูกต้องหรือปลายท่อที่เตรียมไว้ไม่ดีอาจส่งผลให้ความพอดีและการซีลไม่ดี ซึ่งอาจนำไปสู่การรั่วไหลและปัญหาอื่นๆ ได้
บทสรุป
โดยสรุป หน้าแปลนเกลียวเหล็กโลหะผสมเป็นส่วนประกอบที่สำคัญในระบบท่อ แต่ต้องพิจารณาความเข้ากันได้กับส่วนประกอบท่ออื่น ๆ อย่างรอบคอบเพื่อให้แน่ใจว่ามีขนาดพอดี การปิดผนึก และประสิทธิภาพในระยะยาว ความเข้ากันได้ของวัสดุ ความเข้ากันได้ของขนาดและมิติ ความเข้ากันได้ของความดันและอุณหภูมิ ความเข้ากันได้ของการปิดผนึก และความเข้ากันได้กับส่วนประกอบท่ออื่น ๆ ล้วนเป็นปัจจัยสำคัญที่ต้องนำมาพิจารณาเมื่อเลือกและติดตั้งหน้าแปลนเกลียวเหล็กโลหะผสม
ในฐานะซัพพลายเออร์ของหน้าแปลนเกลียวเหล็กโลหะผสม ฉันมุ่งมั่นที่จะนำเสนอผลิตภัณฑ์คุณภาพสูงที่เข้ากันได้กับส่วนประกอบท่อที่หลากหลาย ฉันเสนอขนาดหน้าแปลน ระดับ และวัสดุที่หลากหลายเพื่อตอบสนองความต้องการเฉพาะของลูกค้า หากคุณมีคำถามหรือต้องการความช่วยเหลือในการเลือกหน้าแปลนเกลียวเหล็กอัลลอยด์ที่เหมาะสมสำหรับระบบท่อของคุณ โปรดอย่าลังเลที่จะติดต่อฉัน ฉันยินดีที่จะช่วยคุณค้นหาโซลูชันที่ดีที่สุดสำหรับการสมัครของคุณ
สินค้าที่เกี่ยวข้อง
- JIS สลิปบนหน้าแปลนท่อเหล็กเชื่อม
- โลหะผสมเหล็ก JIS แปลนฝาครอบหน้าแปลนท่อเหล็ก

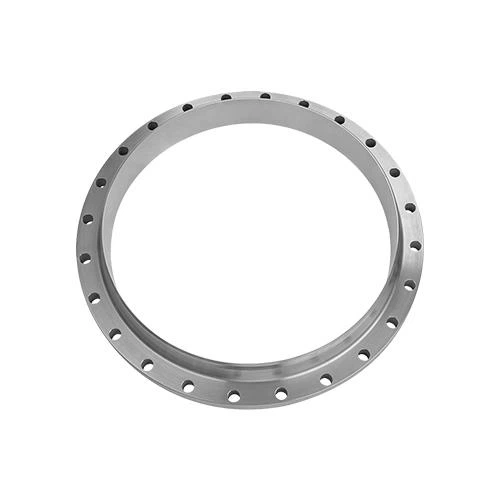

- หน้าแปลนท่อเหล็กเส้นผ่านศูนย์กลางขนาดใหญ่ของโลหะผสมเหล็ก
อ้างอิง
- ASME B16.5 - หน้าแปลนท่อและอุปกรณ์หน้าแปลน
- ASTM A182 - ข้อกำหนดมาตรฐานสำหรับโลหะผสมปลอมแปลงหรือรีดและหน้าแปลนท่อสแตนเลส อุปกรณ์ปลอมแปลง และวาล์วและชิ้นส่วนสำหรับการบริการที่อุณหภูมิสูง
- API 6A - ข้อกำหนดสำหรับอุปกรณ์หลุมผลิตและต้นคริสต์มาส
