เฮ้! ในฐานะซัพพลายเออร์ของ ASME Socket Welding Flanges ฉันรู้สึกตื่นเต้นเป็นอย่างยิ่งที่ได้พูดคุยกับคุณเกี่ยวกับข้อกำหนดในการทดสอบอุทกสถิตสำหรับเด็กเลวเหล่านี้ การทดสอบอุทกสถิตเป็นขั้นตอนสำคัญในการรับรองคุณภาพและความปลอดภัยของหน้าแปลนของเรา และเป็นสิ่งที่ผมมีประสบการณ์ตรงมามาก
ก่อนอื่น มาทำความเข้าใจว่าแท้จริงแล้วการทดสอบอุทกสถิตคืออะไร กล่าวง่ายๆ ก็คือ เป็นการทดสอบแรงดันที่ใช้น้ำเพื่อตรวจสอบความสมบูรณ์ของส่วนประกอบ ในกรณีนี้คือ หน้าแปลนเชื่อมซ็อกเก็ต ASME ของเรา เราเติมน้ำลงในชุดหน้าแปลน จากนั้นออกแรงกดเพื่อดูว่ามีรอยรั่วหรือปัญหาอื่นๆ หรือไม่
เหตุผลหลักที่เราทำการทดสอบนี้คือเพื่อรับประกันว่าหน้าแปลนสามารถรองรับแรงกดดันที่ต้องเผชิญในการใช้งานจริงได้ สิ่งนี้สำคัญอย่างยิ่ง เนื่องจากในสภาพแวดล้อมทางอุตสาหกรรม เช่น โรงงานน้ำมันและก๊าซ หรือโรงงานเคมี หน้าแปลนที่ชำรุดอาจทำให้เกิดปัญหาร้ายแรงได้ รวมถึงการรั่วไหลของวัสดุอันตรายหรือแม้แต่การระเบิด
ในปัจจุบัน เมื่อพูดถึงมาตรฐาน ASME สำหรับการทดสอบอุทกสถิตของหน้าแปลนเชื่อมแบบซ็อกเก็ต มีสิ่งสำคัญบางประการที่ต้องคำนึงถึง
ข้อกำหนดด้านความดัน
แรงดันที่ใช้ในการทดสอบอุทกสถิตเป็นเรื่องใหญ่ ตามมาตรฐาน ASME แรงดันทดสอบโดยทั่วไปควรเป็น 1.5 เท่าของแรงดันการออกแบบของหน้าแปลน ตัวอย่างเช่น หากตั้งค่าความดันการออกแบบของหน้าแปลนไว้ที่ 100 psi แรงดันทดสอบไฮโดรสแตติกควรเป็น 1.5 * 100 = 150 psi แรงดันที่เพิ่มขึ้นพิเศษนี้ช่วยให้แน่ใจว่าหน้าแปลนสามารถทนต่อแรงดันที่เพิ่มขึ้นอย่างไม่คาดคิดระหว่างการทำงานปกติ
อย่างไรก็ตาม ไม่ใช่แค่การบรรลุความกดดันที่เหมาะสมเท่านั้น เรายังต้องรักษาความกดดันนั้นไว้ในช่วงระยะเวลาหนึ่งด้วย โดยปกติ เราจะรักษาแรงดันทดสอบให้คงที่เป็นเวลาอย่างน้อย 30 นาที ในช่วงเวลานี้ เราจะตรวจสอบหน้าแปลนอย่างใกล้ชิดเพื่อดูสัญญาณการรั่วไหล เช่น น้ำซึมออกที่แนวเชื่อมหรือรอบจุดเชื่อมต่อ หากมีการรั่ว เราจะหยุดการทดสอบทันทีและดำเนินการแก้ไขปัญหา ไม่ว่าจะเป็นการเชื่อมใหม่หรือเปลี่ยนหน้าแปลน
ข้อควรพิจารณาเกี่ยวกับอุณหภูมิ
อุณหภูมิยังส่งผลกระทบอย่างมีนัยสำคัญต่อผลการทดสอบอุทกสถิตอีกด้วย มาตรฐาน ASME แนะนำให้ทำการทดสอบที่อุณหภูมิระหว่าง 35°F (1.7°C) ถึง 120°F (48.9°C) สาเหตุของช่วงอุณหภูมินี้คืออุณหภูมิที่สูงมากอาจส่งผลต่อคุณสมบัติของวัสดุที่ใช้ในหน้าแปลน ตัวอย่างเช่น หากน้ำที่ใช้ในการทดสอบเย็นเกินไป ก็อาจทำให้โลหะเปราะมากขึ้น และเพิ่มความเสี่ยงต่อการแตกร้าว ในทางกลับกัน หากร้อนเกินไป ก็อาจทำให้โลหะขยายตัว ซึ่งอาจทำให้อ่านค่าการรั่วไหลหรือปัญหาอื่นๆ ผิดพลาดได้
การเตรียมตัวก่อนการทดสอบ
ก่อนที่เราจะเริ่มการทดสอบอุทกสถิต เราต้องเตรียมการหลายอย่างก่อน ขั้นแรก เราทำความสะอาดชุดหน้าแปลนอย่างละเอียด สิ่งนี้สำคัญเนื่องจากสิ่งสกปรก เศษซาก หรือสนิมอาจส่งผลต่อความแม่นยำของการทดสอบ นอกจากนี้เรายังตรวจสอบหน้าแปลนเพื่อดูข้อบกพร่องที่มองเห็นได้ เช่น รอยแตกหรือรูพรุนในรอยเชื่อม หากเราพบปัญหาใดๆ ในระหว่างการตรวจสอบด้วยสายตา เราจะแก้ไขปัญหานั้นทันที
เรายังจำเป็นต้องติดตั้งอุปกรณ์ทดสอบอย่างเหมาะสม ซึ่งรวมถึงการติดเกจวัดแรงดันเพื่อวัดแรงดันทดสอบอย่างแม่นยำ และตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดแน่นหนา การเชื่อมต่อที่หลวมอาจทำให้อ่านค่าแรงดันไม่ถูกต้องและบ่งชี้การรั่วไหลที่ผิดพลาด
การตรวจสอบระหว่างและหลังการทดสอบ
ดังที่ได้กล่าวไปแล้ว เราจะตรวจสอบหน้าแปลนอย่างใกล้ชิดในระหว่างช่วงการกักเก็บแรงดันเป็นเวลา 30 นาที สิ่งนี้เกี่ยวข้องกับการตรวจสอบด้วยสายตา แต่ในบางกรณี เรายังใช้วิธีการทดสอบแบบไม่ทำลายอีกด้วย ตัวอย่างเช่น เราอาจใช้การทดสอบอัลตราโซนิกเพื่อตรวจสอบข้อบกพร่องภายในที่อาจมองไม่เห็นด้วยตาเปล่า
หลังจากการทดสอบเสร็จสิ้นและปล่อยแรงดันแล้ว เราจะทำการตรวจสอบอีกครั้ง เรามองหาสัญญาณของการเสียรูป เช่น การนูนหรือการบิดงอของหน้าแปลน เรายังตรวจสอบรอยเชื่อมอีกครั้งเพื่อให้แน่ใจว่าไม่ได้รับผลกระทบจากการทดสอบ
ตอนนี้ คุณอาจสงสัยว่าหน้าแปลนของเราสามารถเทียบกับหน้าแปลนประเภทอื่นๆ ในแง่ของการทดสอบอุทกสถิตได้อย่างไร ให้ฉันบอกคุณเกี่ยวกับหน้าแปลนยอดนิยมอื่น ๆ อีกสองสามรายการ ที่หน้าแปลนคอเชื่อม ASMEANSIมีข้อกำหนดการทดสอบอุทกสถิตชุดของตัวเอง หน้าแปลนเหล่านี้มักใช้ในงานที่มีแรงดันสูง ดังนั้นแรงดันทดสอบอาจสูงกว่านี้อีกเมื่อเทียบกับหน้าแปลนเชื่อมแบบซ็อกเก็ตของเรา ขั้นตอนการทดสอบจะคล้ายกัน แต่การออกแบบ Welding Neck Flange ช่วยให้กระจายแรงเค้นได้ดีขึ้น ซึ่งบางครั้งอาจทำให้ผ่อนปรนมากขึ้นในระหว่างการทดสอบ

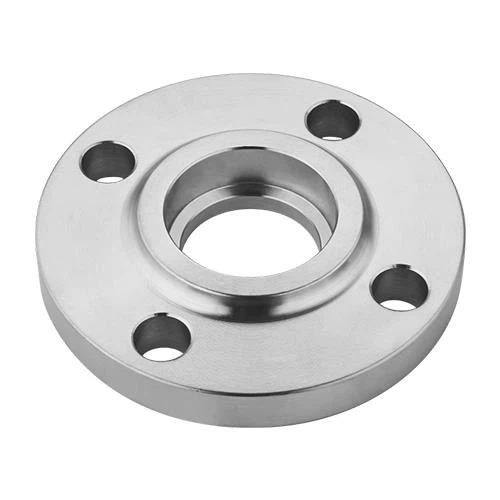

แล้วนั่น.หน้าแปลนเชื่อมซ็อกเก็ต DIN PN- หน้าแปลนเหล่านี้เป็นไปตามมาตรฐาน DIN ซึ่งแตกต่างจากมาตรฐาน ASME ที่เราใช้ ข้อแตกต่างที่สำคัญในการทดสอบอุทกสถิตคือแรงดันทดสอบและวิธีการคำนวณอาจแตกต่างกันไป แต่ท้ายที่สุดแล้ว เป้าหมายก็เหมือนเดิม นั่นคือเพื่อให้แน่ใจว่าหน้าแปลนสามารถรองรับแรงกดในการใช้งานที่ต้องการได้
หากคุณอยู่ในตลาดสินค้าคุณภาพสูงหน้าแปลนเชื่อมซ็อกเก็ต ASMEคุณมาถูกที่แล้ว เราให้ความสำคัญกับการทดสอบอุทกสถิตอย่างจริงจังเพราะเรารู้ว่านี่คือกุญแจสำคัญในการจัดหาผลิตภัณฑ์ที่ปลอดภัยและเชื่อถือได้ให้กับคุณ หน้าแปลนของเราผ่านการทดสอบตามมาตรฐาน ASME สูงสุด และเรายืนหยัดอยู่เบื้องหลังคุณภาพ
ไม่ว่าคุณกำลังสร้างไปป์ไลน์ใหม่ อัปเกรดระบบที่มีอยู่ หรือเพียงต้องการหน้าแปลนทดแทนบางส่วน เราก็พร้อมช่วยเหลือคุณ หากคุณมีคำถามใดๆ เกี่ยวกับกระบวนการทดสอบอุทกสถิต หน้าแปลน หรือสิ่งอื่นใด อย่าลังเลที่จะติดต่อเรา เราพร้อมเสมอเพื่อช่วยให้คุณตัดสินใจได้ดีที่สุดสำหรับโครงการของคุณ ดังนั้น หากคุณสนใจที่จะซื้อหน้าแปลนเชื่อมซ็อกเก็ต ASME ของเรา มาเริ่มการสนทนากันดีกว่า! เรากระตือรือร้นที่จะร่วมงานกับคุณ
อ้างอิง
- "รหัสหม้อไอน้ำและภาชนะรับความดัน ASME ส่วนที่ 8 ส่วนที่ 1"
- คู่มืออุตสาหกรรมเกี่ยวกับการทดสอบหน้าแปลนแบบไฮโดรสแตติก
- คำแนะนำทางเทคนิคจากผู้ผลิตหน้าแปลน
