การสั่นสะเทือนเป็นปัจจัยที่หลีกเลี่ยงไม่ได้ในการใช้งานทางอุตสาหกรรมหลายประเภท โดยเฉพาะอย่างยิ่งในระบบท่อที่หน้าแปลนมีบทบาทสำคัญในการเชื่อมต่อท่อ ในฐานะซัพพลายเออร์ที่เชื่อถือได้ของหน้าแปลนคอ JIS ฉันเข้าใจถึงความสำคัญของคุณลักษณะความต้านทานการสั่นสะเทือนและความต้านทานในการประกันเสถียรภาพและความปลอดภัยของระบบท่อในระยะยาว ในบล็อกนี้ ฉันจะเจาะลึกคุณสมบัติต้านทานแรงสั่นสะเทือนของหน้าแปลนคอ JIS และอธิบายว่าเหตุใดจึงเป็นตัวเลือกที่เชื่อถือได้สำหรับสถานการณ์อุตสาหกรรมต่างๆ
1. การออกแบบโครงสร้างและความต้านทานการสั่นสะเทือน
หน้าแปลนคอ JIS ได้รับการออกแบบให้มีคอเรียวยาวซึ่งให้ประโยชน์หลายประการในแง่ของการต้านทานการสั่นสะเทือน รูปร่างเรียวจะกระจายความเค้นอย่างสม่ำเสมอตลอดหน้าแปลน ช่วยลดความเข้มข้นของจุดความเค้น เมื่อระบบท่อต้องเผชิญกับการสั่นสะเทือน ความเข้มข้นของความเค้นอาจทำให้เกิดการแตกร้าวเมื่อล้าและในที่สุดความล้มเหลวของหน้าแปลน การเปลี่ยนคอจากตัวหน้าแปลนไปยังท่ออย่างราบรื่นช่วยลดความเข้มข้นของความเค้นเหล่านี้ ทำให้หน้าแปลนสามารถทนต่อการสั่นสะเทือนแบบวนได้ดีขึ้น
นอกจากนี้ คอยาวของหน้าแปลนคอ JIS ยังทำหน้าที่เป็นตัวกั้นระหว่างท่อและหน้าหน้าแปลน ในระหว่างการสั่นสะเทือน คอนี้สามารถดูดซับและลดพลังงานการสั่นสะเทือนบางส่วนได้ เพื่อป้องกันไม่ให้ส่งผลกระทบโดยตรงต่อพื้นผิวการซีลของหน้าแปลน สิ่งนี้มีความสำคัญอย่างยิ่งในการใช้งานที่การรักษาซีลที่เหมาะสมเป็นสิ่งสำคัญในการป้องกันการรั่วไหล เช่น ในโรงงานแปรรูปสารเคมีหรือท่อส่งน้ำมันและก๊าซ
2. การเลือกใช้วัสดุและผลกระทบต่อความต้านทานการสั่นสะเทือน
การเลือกใช้วัสดุสำหรับหน้าแปลนคอของ JIS มีอิทธิพลอย่างมากต่อคุณลักษณะต้านทานแรงสั่นสะเทือน วัสดุที่ใช้กันทั่วไป ได้แก่ เหล็กกล้าคาร์บอน สเตนเลส และโลหะผสม วัสดุแต่ละชนิดมีคุณสมบัติเฉพาะตัวที่ส่งผลต่อประสิทธิภาพโดยรวมของหน้าแปลนภายใต้การสั่นสะเทือน
เหล็กกล้าคาร์บอนเป็นตัวเลือกยอดนิยมเนื่องจากมีความแข็งแรงสูงและมีต้นทุนค่อนข้างต่ำ มีความเหนียวที่ดีซึ่งช่วยให้เปลี่ยนรูปเล็กน้อยภายใต้การสั่นสะเทือนโดยไม่แตกร้าว การเปลี่ยนรูปพลาสติกนี้สามารถดูดซับพลังงานการสั่นสะเทือนบางส่วนได้ ในทางกลับกัน สแตนเลสมีความทนทานต่อการกัดกร่อนได้ดีกว่า นอกเหนือจากคุณสมบัติทางกลที่ดี ในสภาพแวดล้อมที่ต้องคำนึงถึงการกัดกร่อน เช่น ในพื้นที่ชายฝั่งทะเลหรืออุตสาหกรรมเคมี แนะนำให้ใช้หน้าแปลนคอ JIS แบบสเตนเลส ลักษณะการต้านทานการกัดกร่อนของสเตนเลสสตีลช่วยให้แน่ใจว่าความสมบูรณ์ของโครงสร้างของหน้าแปลนจะคงอยู่ตลอดเวลา แม้ว่าจะต้องเผชิญกับสภาพแวดล้อมที่รุนแรงซึ่งอาจทำให้วัสดุอ่อนตัวลงและลดความสามารถในการต้านทานการสั่นสะเทือน
โลหะผสมเหล็กมักใช้ในการใช้งานที่อุณหภูมิสูงและแรงดันสูง มีความแข็งแกร่งและความแข็งเพิ่มขึ้น ซึ่งทำให้เหมาะสำหรับการรับมือกับแรงสั่นสะเทือนที่รุนแรง องค์ประกอบโลหะผสมในเหล็ก เช่น โครเมียม นิกเกิล และโมลิบดีนัม ช่วยปรับปรุงความเหนียวของวัสดุและความต้านทานต่อความล้าของวัสดุให้ดียิ่งขึ้น ทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง
3. เปรียบเทียบกับหน้าแปลนประเภทอื่น
มาเปรียบเทียบหน้าแปลนคอ JIS กับหน้าแปลนประเภทอื่นๆ ทั่วไปเพื่อทำความเข้าใจข้อดีด้านความต้านทานการสั่นสะเทือนและแรงสั่นสะเทือนได้ดีขึ้น
-
หน้าแปลนเกลียว DIN PN: กหน้าแปลนเกลียว DIN PNเชื่อมต่อกับท่อโดยการทำเกลียว แม้ว่าวิธีการเชื่อมต่อนี้จะติดตั้งได้ง่าย แต่ก็มีข้อจำกัดบางประการในแง่ของความต้านทานการสั่นสะเทือน การเชื่อมต่อแบบเกลียวอาจคลายเมื่อเวลาผ่านไปเนื่องจากการสั่นสะเทือน ซึ่งอาจทำให้เกิดการรั่วไหลได้ ในทางตรงกันข้าม หน้าแปลนคอ JIS มักจะเชื่อมเข้ากับท่อ ทำให้การเชื่อมต่อมีความแข็งแกร่งและปลอดภัยมากขึ้น ซึ่งสามารถทนต่อแรงสั่นสะเทือนได้ดีกว่า
-

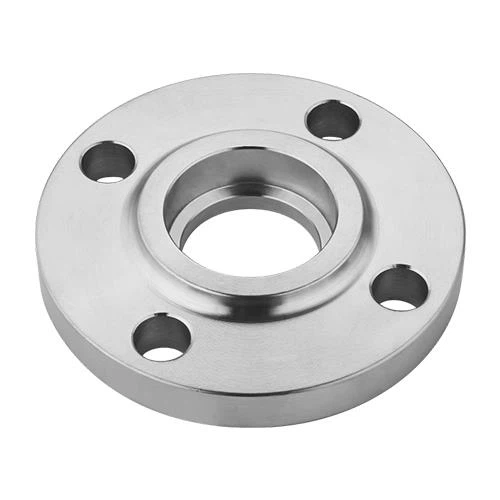

JIS ซ็อกเก็ตเชื่อมหน้าแปลนท่อเหล็ก: เดอะJIS ซ็อกเก็ตเชื่อมหน้าแปลนท่อเหล็กถูกเชื่อมที่ด้านในของเบ้าท่อ แม้ว่าจะมีการซีลที่ดี แต่พื้นที่การเชื่อมอาจมีแนวโน้มที่จะเกิดความเครียดภายใต้การสั่นสะเทือนมากกว่าเมื่อเปรียบเทียบกับการออกแบบคอยาวของหน้าแปลนคอ JIS คอยาวของหน้าแปลนคอ JIS ช่วยกระจายแรงกดอย่างสม่ำเสมอมากขึ้น ลดความเสี่ยงของความล้มเหลวจากความเมื่อยล้า
-
หน้าแปลนร่วมตัก ASME-หน้าแปลนร่วมตัก ASMEได้รับการออกแบบเพื่อให้ง่ายต่อการติดตั้งและจัดแนว อย่างไรก็ตาม พวกเขาอาศัยแหวนหน้าแปลนที่หลวมและปลายต้นขั้ว ซึ่งสามารถทำให้เกิดความยืดหยุ่นในการเชื่อมต่อได้ ความยืดหยุ่นนี้อาจช่วยให้มีการเคลื่อนไหวมากขึ้นภายใต้การสั่นสะเทือน ซึ่งอาจนำไปสู่แนวที่ไม่ตรงและการรั่วไหล หน้าแปลนคอของ JIS ให้การเชื่อมต่อที่มีเสถียรภาพและทนต่อการสั่นสะเทือนมากขึ้น เนื่องจากมีการออกแบบที่บูรณาการและรอยต่อแบบเชื่อม
4. การทดสอบและการประกันคุณภาพความต้านทานการสั่นสะเทือน
เพื่อให้แน่ใจว่าหน้าแปลนคอ JIS ของเราตรงตามมาตรฐานสูงสุดด้านความต้านทานการสั่นสะเทือน เราจึงทำการทดสอบอย่างเข้มงวดหลายชุด การทดสอบเหล่านี้รวมถึงการทดสอบการสั่นสะเทือน โดยที่หน้าแปลนต้องได้รับการสั่นสะเทือนจำลองในสภาพแวดล้อมที่มีการควบคุม ความถี่ แอมพลิจูด และระยะเวลาของการสั่นสะเทือนได้รับการตรวจสอบอย่างรอบคอบเพื่อประเมินประสิทธิภาพของหน้าแปลน
นอกจากนี้เรายังดำเนินการทดสอบแบบไม่ทำลาย เช่น การทดสอบอัลตราโซนิกและการทดสอบอนุภาคแม่เหล็ก เพื่อตรวจจับข้อบกพร่องหรือรอยแตกภายในที่อาจส่งผลต่อความต้านทานการสั่นสะเทือนของหน้าแปลน นอกจากนี้ องค์ประกอบทางเคมีและคุณสมบัติทางกลของวัสดุได้รับการทดสอบเป็นประจำเพื่อให้แน่ใจว่าเป็นไปตามมาตรฐานที่กำหนด
5. สถานการณ์การใช้งานสำหรับหน้าแปลนคอ JIS ตามความต้านทานการสั่นสะเทือน
หน้าแปลนคอ JIS เหมาะอย่างยิ่งสำหรับการใช้งานที่หลากหลายซึ่งความต้านทานการสั่นสะเทือนเป็นสิ่งสำคัญ ในโรงไฟฟ้า โดยเฉพาะอย่างยิ่งในระบบท่อไอน้ำและท่อน้ำ การสั่นสะเทือนอาจเกิดขึ้นได้เนื่องจากการไหลของของไหลและการทำงานของปั๊มและกังหัน หน้าแปลนคอ JIS สามารถป้องกันการรั่วไหลและความล้มเหลวในระบบเหล่านี้ ทำให้มั่นใจได้ถึงการจ่ายไฟที่ต่อเนื่องและเชื่อถือได้
ในอุตสาหกรรมปิโตรเคมีซึ่งท่อส่งสารไวไฟสูงและเป็นพิษ ความต้านทานการสั่นสะเทือนของหน้าแปลนถือเป็นสิ่งสำคัญสูงสุด หน้าแปลนคอ JIS สามารถทนต่อการสั่นสะเทือนที่เกิดจากการไหลของสารเหล่านี้และการทำงานของอุปกรณ์ที่เกี่ยวข้อง ป้องกันภัยพิบัติด้านสิ่งแวดล้อมและรับประกันความปลอดภัยของพนักงาน
นอกจากนี้ ในการใช้งานทางทะเล เช่น การต่อเรือและแพลตฟอร์มนอกชายฝั่ง JIS Neck Flanges ยังใช้ในระบบท่อที่ต้องสัมผัสกับแรงสั่นสะเทือนจากการเคลื่อนที่ของเรือและการทำงานของเครื่องจักรต่างๆ อย่างต่อเนื่อง ความสามารถในการต้านทานการสั่นสะเทือนช่วยในการรักษาความสมบูรณ์ของระบบท่อในสภาพแวดล้อมที่รุนแรงและมีความต้องการสูง
บทสรุป
โดยสรุป หน้าแปลนคอ JIS นำเสนอคุณลักษณะต้านทานการสั่นสะเทือนและต้านทานที่ดีเยี่ยม เนื่องจากมีการออกแบบโครงสร้างที่เป็นเอกลักษณ์ การเลือกใช้วัสดุที่เหมาะสม และมาตรการควบคุมคุณภาพที่เข้มงวด ข้อได้เปรียบเหนือหน้าแปลนประเภทอื่นๆ ทำให้เป็นตัวเลือกที่ต้องการในการใช้งานทางอุตสาหกรรมจำนวนมากที่มีปัญหาเรื่องการสั่นสะเทือน
หากคุณต้องการหน้าแปลนคอ JIS คุณภาพสูงสำหรับโครงการของคุณ ฉันขอเชิญคุณให้ติดต่อฉันเพื่อขอหารือโดยละเอียดเกี่ยวกับความต้องการของคุณ เราสามารถทำงานร่วมกันเพื่อให้แน่ใจว่าคุณจะได้หน้าแปลนที่เหมาะสมที่สุดที่ตรงกับความต้องการด้านความต้านทานแรงสั่นสะเทือนและข้อกำหนดอื่นๆ
อ้างอิง
- “คู่มือหน้าแปลนและข้อต่อหน้าแปลน” โดย Bhadeshia, Harshad K.
- "คู่มือการวางท่อ" โดย NP Cheremisinoff
- มาตรฐานอุตสาหกรรมและแนวปฏิบัติที่เกี่ยวข้องกับ JIS Neck Flanges
